Вакуумный насос для сублимационной сушилки: руководство по выбору масляного или сухого насоса

Вакуумный насос представляет собой наиболее критическую точку отказа в любой установке сублимационной сушки. Это определяет успех пакетной обработки и определяет эффективность вашего ежедневного рабочего процесса. Если этот компонент выйдет из строя в середине цикла, вы рискуете потерять ценный продукт и часы обработки.

Покупатели часто зацикливаются на первоначальной цене нового оборудования. Они часто недооценивают скрытые эксплуатационные расходы, связанные с ежедневным обслуживанием. Затраты на расходные материалы, рабочее время и потенциальное время простоя быстро растут в течение нескольких лет. Это продолжающееся финансовое бремя может легко затмить первоначальные сбережения на покупке.

В этой статье представлена ​​научно обоснованная основа для этапа принятия решения. Мы рассмотрим, как выбрать между масляными и сухими вакуумными технологиями. Вы узнаете, как оценить эти варианты с учетом масштаба вашего приложения, бюджетных ограничений и возможностей ежедневного обслуживания. Понимая механические различия, вы можете выбрать систему, адаптированную к вашим конкретным требованиям обработки.

Ключевые выводы

• Техническое обслуживание является основным отличием: насосы с масляным уплотнением требуют частой фильтрации и замены масла, чтобы предотвратить повреждение от влаги; Сухие насосы исключают необходимость ежедневного обслуживания, но требуют планового ремонта.

• Совокупная стоимость владения (TCO) со временем меняется: хотя агрегаты с масляным уплотнением изначально дешевле, текущие затраты на вакуумное масло премиум-класса и рабочую силу часто делают сухие насосы более экономичными в течение 2-3 лет.

• Область применения диктует технологию: специальная домашняя сублимационная сушилка может выдерживать шум и беспорядок масляного насоса, но чистые помещения, лаборатории непрерывного использования и коммерческие пищевые рабочие процессы все чаще требуют безмасляных решений для устранения рисков обратного потока и загрязнения.

Базовые критерии успеха вакуумного насоса для сублимационной сушилки

Надежный вакуумный насос для сублимационной сушилки выполняет одну основную функцию. Это снижает давление внутри камеры ниже тройной точки воды. Это точное физическое состояние позволяет замороженному льду переходить непосредственно в пар. Этот процесс полностью пропускает жидкую фазу — явление, известное как сублимация.

Для достижения успешной сублимации системе обычно требуется глубокий вакуум с давлением ниже 100 мТорр. Достижение такого экстремально низкого давления требует надежных инженерных решений. Для этого также требуется насос, способный выдерживать длительную работу в условиях высоких нагрузок в течение нескольких дней.

Сублимационная сушка наказывает вакуумное оборудование гораздо сильнее, чем стандартная лабораторная дегазация. Толерантность к водяному пару выступает в качестве окончательного стресс-теста. Во время замеса холодная ловушка улавливает большую часть влаги. Однако некоторое количество водяного пара всегда обходит ледяной конденсатор. Эта неконтролируемая влага попадает непосредственно в механизм насоса.

Когда пар попадает в несовместимую систему, он конденсируется обратно в жидкую воду. Эта жидкость смешивается с внутренними компонентами. Инженеры решают эту проблему, интегрируя газобалластные клапаны. Газовый балласт вводит в цикл сжатия небольшое количество сухого воздуха. Это предотвращает конденсацию пара до его выхода из системы.

Оценка надежности требует выхода за рамки базовых характеристик производительности. Подумайте о серьезной цене сбоя в середине партии. Если насос заклинит ночью, давление поднимется. Замороженный продукт оттаивает и тает, портя всю партию. Потеря продукта напрямую приводит к потере дохода. Испорченное время нарушает ваш производственный график. Таким образом, надежность оборудования является основным показателем оправдания ваших первоначальных инвестиций.

Вакуумный насос с масляным уплотнением (роторно-лопастной): традиционный, доступный, сенсорный

Вакуумный насос с масляным уплотнением представляет собой традиционный стандарт сублимационной сушки. Функционирование этой технологии в значительной степени зависит от использования специализированных углеводородных жидкостей. Жидкость смазывает движущиеся металлические детали и поглощает избыточное тепло. Что особенно важно, он создает микроскопическое внутреннее уплотнение, необходимое для создания глубокого вакуума.

Первоначальная финансовая выгода способствует их популярности. Более низкие первоначальные затраты на приобретение делают эти модели очень доступными. Они остаются выбором начального уровня по умолчанию для малого бизнеса и любителей. Однако эта более низкая цена связана с жесткими эксплуатационными требованиями.

Пользователи сталкиваются со значительными реалиями реализации и трудностями. Стандартный пластинчато-роторный вакуумный насос требует тщательного и постоянного обслуживания, чтобы выдержать условия сушки вымораживанием. Вы не можете просто включить его и уйти.

• Визуальный осмотр: Вы должны проверять жидкость после каждой партии. Вы ищете молочный оттенок, который указывает на водную эмульсию.

• Слив и фильтрация. Физический рабочий процесс включает слив горячей жидкости в контейнер. Затем вы отфильтровываете частицы и воду, прежде чем вернуть жидкость в резервуар.

• Частая замена: когда жидкость полностью разлагается, ее необходимо выбросить. Заправка устройства требует регулярной покупки запасных частей премиум-класса.

Оценка риска выявляет несколько конкретных опасностей. Эти устройства могут выпускать мелкий туман в вашу комнату. Для улавливания аэрозольных остатков необходимо установить выхлопные фильтры-демистеры. Кроме того, сбои в подаче электроэнергии создают серьезный риск загрязнения. Если мощность неожиданно падает, может возникнуть явление, называемое обратным потоком. Изменения внутреннего давления могут засасывать жидкость обратно через шланги, загрязняя дорогую камеру сублимационной сушилки.

Безмасляный спиральный вакуумный насос: низкое ежедневное трение, выгодные инвестиции

Безмасляный спиральный вакуумный насос предлагает принципиально иной механический подход. Он полностью удаляет жидкости из вакуумного тракта. Дизайн представляет собой два чередующихся спиральных свитка. Один свиток остается неподвижным. Другая вращается эксцентрично внутри него. Это движение захватывает карманы газа на внешнем крае, сжимая их к центру, прежде чем истощить.

Операционные результаты радикально меняют повседневные рабочие процессы. Вы испытываете полное исключение ежедневных процедур слива. Вам больше не нужно покупать дорогие демистерные фильтры. Вы полностью исключаете риск обратного потока углеводородов в чистую технологическую камеру. Машина надежно работает без постоянного вмешательства человека.

Устойчивое развитие и соблюдение требований привлекают многих покупателей к этой технологии. Чистые помещения и медицинские лаборатории часто полностью запрещают системы на основе жидкостей. Сухая установка идеально соответствует строгим экологическим критериям. Вы не производите опасных отходов, устраняя сложные протоколы утилизации.

Мы должны предоставить прозрачные предположения относительно долгосрочного обслуживания. Сухие системы не могут работать вечно без обслуживания. Они используют специальные уплотнения наконечников из ПТФЭ для обеспечения жестких допусков на внутреннее сжатие. Эти уплотнения испытывают физическое трение и со временем медленно разрушаются. Эти уплотнения необходимо заменять каждые 10 000–40 000 часов. Точные сроки зависят от вашей конкретной модели и интенсивности использования. Этот плановый ремонт стоит денег, но вы выполняете его редко по сравнению с ежедневными процедурами слива.

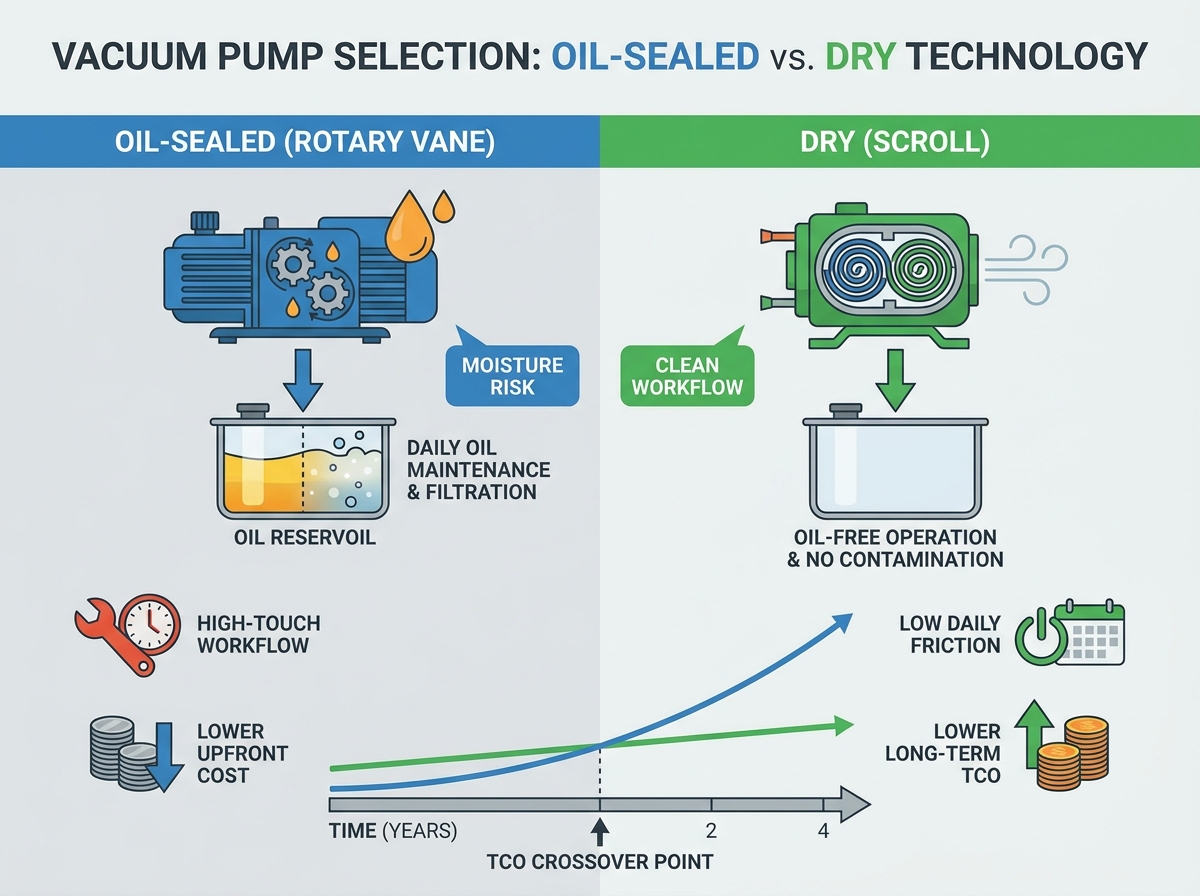

Базовая система оценки: прямое сравнение

Сравнение этих двух технологий требует многомерного подхода. Мы рассматриваем финансовые последствия с течением времени, факторы окружающей среды и то, как машина интегрируется в вашу жизнь.

Финансовое измерение выходит далеко за рамки первоначальной покупки. Стандартный жидкостный агрегат с первого дня выглядит дешевым. Однако посчитайте, сколько литров жидкости премиум-класса вы употребите за три года. Учитывайте почасовую оплату труда человека, выполняющего ежедневную фильтрацию. Эти расходные расходы быстро растут. И наоборот, модель сухой прокрутки требует высокой первоначальной премии. Тем не менее, это значительно сокращает ваши текущие расходы на расходные материалы и трудозатраты.

Экологические аспекты и уровень шума также сильно влияют на удовлетворенность пользователей. Сравните уровни децибел (дБА) между моделями. Традиционные устройства обычно работают громче и вибрируют более интенсивно. Они также излучают отчетливый запах металлов или углеводородов, даже если установлены выхлопные фильтры. Сухие модели обычно работают намного тише. Они удобно сидят в общих рабочих местах и ​​не имеют запаха.

Интеграция рабочих процессов определяет ваш ежедневный уровень стресса. Оцените, насколько оборудование подходит для ваших задач. Сухая система работает по принципу «подключи и работай». Вы запускаете пакетную обработку и сосредотачиваетесь на других задачах. Традиционный гидравлический агрегат требует «активного мониторинга». Это заставляет вас включать плановые блоки технического обслуживания в вашу повседневную работу.

Сравнительная таблица насосных технологий

Выбор вакуумного насоса для домашней сублимационной сушилки по сравнению с коммерческими/лабораторными системами

Очень важно подобрать размер оборудования для вашей конкретной камеры. Небольшой агрегат с трудом достигает необходимого уровня вакуума. Негабаритный агрегат тратит электроэнергию и капитал впустую.

Бытовые пользователи и малые предприятия сталкиваются с особыми ограничениями. Выбор вакуумного насоса для домашней сублимационной сушилки требует тщательного планирования. Во-первых, вы должны обеспечить совместимость оборудования с популярными брендами, такими как Harvest Right. Во-вторых, подумайте о своей электрической инфраструктуре. Большинство жилых установок работают от стандартных цепей 110 В/15 А или 20 А. На стандартной кухне невозможно установить промышленный трехфазный агрегат. Наконец, борьба с шумом становится жизненно важной в жилых помещениях. Гремящий мотор в гараже или подвале быстро становится акустической помехой для дома.

Лабораторное и коммерческое масштабирование подчиняется разным инженерным правилам. При адаптации оборудования к более крупным коллекторам или системам с несколькими лотками необходимо точно рассчитать скорость вакуумного потока. Этот показатель обычно измеряется в кубических футах в минуту (CFM) или литрах в минуту (л/мин).

При выборе размера следуйте этим стандартным правилам масштабирования:

1. Объем ревизионной камеры: Рассчитайте общий внутренний кубический объем вашей сушильной камеры.

2. Определите целевое время понижения: решите, как быстро вам нужно, чтобы давление в камере упало ниже 100 мТорр. Более быстрое понижение требует более высоких значений CFM.

3. Учитывайте потери в коллекторе: добавьте 20% запаса к вашим требованиям CFM, если вы используете сложные внешние коллекторы или длинные шланги, поскольку они ограничивают поток воздуха.

4. Оцените химическую стойкость: если ваша лаборатория обрабатывает растворители, такие как этанол или ацетонитрил, вместо чистой воды, стандартные металлы будут подвергаться коррозии. Необходимо выбирать модели со специальным покрытием из ПТФЭ на внутренних поверхностях.

Заключение

Выбор правильного оборудования определяет ваш долгосрочный успех. Положитесь на четкую логику составления короткого списка, чтобы принять окончательное решение. Если ваш первоначальный бюджет строго ограничен, выберите роторно-лопастной вариант с масляным уплотнением. Этот маршрут работает хорошо только в том случае, если вы обладаете дисциплиной для строгого ежедневного обслуживания. В качестве альтернативы выберите опцию сухой прокрутки, если вы запускаете непрерывные пакеты подряд. Сухой маршрут обязателен, если вам требуется стерильная технологическая среда или вы отдаете предпочтение экономии трудозатрат над первоначальными капитальными затратами.

Примите незамедлительные меры, чтобы сузить свой список. Во-первых, проверьте ожидаемый еженедельный объем партии, чтобы оценить износ. Далее посчитайте ежемесячные финансовые затраты на замену жидкости и ежедневный труд. Наконец, ознакомьтесь с руководством по эксплуатации вашей сублимационной сушилки, чтобы узнать требования к минимальной скорости потока в кубических футах в минуту. Вооружившись этими конкретными цифрами, вы можете с уверенностью инвестировать в подходящую технику.

Часто задаваемые вопросы

Вопрос: Как часто мне действительно нужно менять масло в масляном насосе?

Ответ: Это во многом зависит от содержания влаги в ваших партиях. Для продуктов с высоким содержанием влаги вам может потребоваться фильтровать жидкость после каждой партии. Полная замена жидкости обычно необходима каждые 5–10 партий, когда жидкость становится постоянно молочной или разлагается. Использование свежей прозрачной жидкости является обязательным для достижения глубокого вакуума.

Вопрос: Могу ли я позже модернизировать существующую домашнюю лиофильную сушилку до сухого насоса?

О: Да, большинство современных домашних систем допускают обратную совместимость. Вам необходимо убедиться, что новое оборудование соответствует напряжению релейного переключателя вашей системы, чтобы сублимационная сушилка могла автоматически переключать питание. Вам также могут понадобиться простые переходные фитинги для существующих вакуумных шлангов, чтобы они соответствовали новому впускному отверстию.

Вопрос: Что произойдет, если спиральный насос заглотит водяной пар?

Ответ: Хотя в моделях со спиральной прокруткой отсутствуют жидкости, способные эмульгироваться, захваченный водяной пар все равно может вызвать внутреннюю ржавчину. Для борьбы с этим они оснащены газобалластным клапаном. При открытии газобалласта на ступень выхлопа поступает сухой окружающий воздух. Этот процесс удаляет остаточную влагу, защищая внутренние металлические спирали от коррозии.

Вопрос: Стоят ли масляные насосы, не требующие особого ухода, средней цены?

Ответ: Гибридные модели или модели, не требующие особого обслуживания, часто имеют резервуары большего размера и встроенные системы непрерывной фильтрации. Они откладывают ручную замену жидкости от дней до недель. Если у вас нет бюджета на модель сухой прокрутки, но вы не любите ежедневный слив, эти промежуточные решения станут ценным компромиссом для занятых операторов.
