Температура коллапса, температура эвтектики и стеклование: что важно при лиофилизации?

Лиофилизация остается одним из наиболее надежных методов сохранения чувствительных фармацевтических препаратов. Тем не менее, прохождение этапа первичной сушки часто напоминает ходьбу по натянутому канату. Вы должны сбалансировать деликатную стабильность продукта и агрессивную эффективность цикла. Этот баланс определяет успех всей вашей производственной операции.

Неправильная настройка тепловых параметров влечет за собой серьезные последствия для бизнеса. Отбракованные партии, поврежденные активные фармацевтические ингредиенты (АФИ) и неоправданно длительные циклы сушки быстро становятся узкими местами для производства. Разработчики просто не могут себе позволить гадать при установлении этих операционных порогов.

В этой статье разъясняются существенные различия между эвтектической температурой (Teu), стеклованием (Tg") и температурой коллапса (Tc). Мы рассмотрим, как определить истинный потолок для вашей конкретной рецептуры. Кроме того, вы узнаете, как оценивать прецизионное оборудование, предназначенное для контроля этих переменных. Точные измерения предотвращают катастрофические сбои на критических этапах масштабирования.

Ключевые выводы

• Формула определяет предел: кристаллические матрицы зависят от эвтектической температуры (Teu), тогда как аморфные системы (например, большинство белков и биологических препаратов) ограничены стеклованием (Tg') и температурой коллапса (Tc).

• Оптимизация требует баланса: работа при температуре ниже критической неоправданно увеличивает время цикла; работа слишком близко может привести к разрушению кека и потере партии.

• Возможности оборудования являются узким местом: для перехода от эмпирических предположений к проектированию цикла на основе данных требуется сублимационная сушилка с функцией эвтектического точечного тестирования и точным контролем температуры на полках.

• Масштабируемость требует закупок для исследований и разработок: оценка сублимационной сушилки для исследований и разработок должна включать в себя ее способность имитировать коэффициенты теплопередачи (Kv) установок промышленного масштаба.

Определение «критической температуры лиофилизации»

Разработчики рецептур часто используют термическую терминологию в лаборатории как взаимозаменяемую. Эта смысловая путаница напрямую приводит к ошибочным параметрам первичной сушки. Понимание точного определения каждого температурного порога гарантирует эффективную защиту вашего продукта. Вы строите надежный цикл только тогда, когда точно знаете, на какой границе вы тестируете.

Аморфные системы замерзают, образуя твердое неупорядоченное стекло. Температура стеклования (Tg") отмечает специфический обратимый переход, при котором замороженный концентрат размягчается. Он превращается из твердого стекла в вязкую резину. Мы считаем Tg" абсолютным минимальным базовым уровнем структурной подвижности. Ниже этой точки продукт остается безопасным. Выше него начинается молекулярная подвижность, увеличивающая риск структурного сдвига.

Температура разрушения (Tc) представляет собой практическую, визуально наблюдаемую точку отказа. Обычно она находится на 1–3 °C выше, чем Tg" в аморфных продуктах. При этой конкретной температуре межузельная матрица полностью теряет свою структурную целостность. Пирог подвергается макроскопическому разрушению. Пористая структура плотно закрывается, удерживая влагу внутри.

Кристаллические системы ведут себя совершенно иначе в условиях замерзания. Эвтектическая температура (Teu) определяет точную точку, в которой растворенное вещество и растворитель плавятся одновременно. Мы называем это полным фазовым переходом обратного плавления. Это катастрофическое событие для высыхающего кека, мгновенно превращающее твердую матрицу обратно в жидкое состояние.

Вы должны определить, какое из этих трех значений является истинным потолком вашей формулировки. Мы называем эту конечную границу критической температурой лиофилизации . Температура вашего продукта (Tp) должна оставаться ниже этого определенного предела на протяжении всего этапа первичной сушки, чтобы гарантировать элегантность и стабильность торта.

Кристаллические и аморфные составы: какой параметр определяет цикл?

Мы группируем формулировки по их фундаментальному структурному поведению. Эта структурная категоризация напрямую определяет критерии успеха вашего процесса. Вы не можете разработать универсальный цикл сушки, потому что молекулы отчетливо кристаллизуются или остекловываются.

Соли и простые наполнители, такие как маннит, представляют собой прямую термическую проблему. Они аккуратно кристаллизуются на начальном этапе замораживания. Пределом процесса здесь является строго эвтектическая температура (Teu). Если вы превысите Teu во время первичной сушки, вы вызовете катастрофическое обратное таяние. Продукт превращается в бесполезную лужу жидкости внутри флакона. Проектирование цикла для кристаллических систем полностью сосредоточено на том, чтобы избежать этой резкой точки плавления.

Белки, сложные API и деликатные пептиды создают значительную термодинамическую сложность. Они не образуют жестких кристаллических решеток. Следовательно, у них полностью отсутствует настоящая эвтектическая температура плавления. Проектирование цикла этих деликатных молекул должно в значительной степени зависеть от отслеживания Tg" и Tc. Необходимо тщательно управлять переходом в состояние вязкой резины, чтобы предотвратить микроколлапс структуры белка.

Реальные фармацевтические составы редко укладываются в одну отдельную категорию. Многокомпонентные смеси часто одновременно демонстрируют как эвтектическое плавление, так и отчетливые стеклования. Наполнители могут быстро кристаллизоваться, в то время как активный API остается полностью аморфным. Эти чрезвычайно сложные системы требуют тщательного определения термических характеристик до начала замерзания.

• Простые соли и сахара: проявляют чисто кристаллическое поведение и строго полагаются на пределы Teu.

• Моноклональные антитела: демонстрируют чисто аморфное поведение и полагаются исключительно на пределы Tg" и Tc.

• Адъюванты для вакцин, смешанные со стабилизаторами: демонстрируют смешанное поведение, требующее комплексного термического скрининга.

Финансовый риск игнорирования термических характеристик

Оценка результатов процесса означает расчет точной стоимости неправильного цикла. Термическая характеристика служит вашей основной финансовой гарантией. Это предотвращает дорогостоящие производственные ошибки и обеспечивает соблюдение производственного графика.

Давление пара находится в экспоненциальной зависимости от температуры продукта. Снижение температуры на полке всего на 1°C ниже необходимого запаса безопасности продлит цикл сушки на часы или даже дни. Такой крайне осторожный подход резко увеличивает энергопотребление предприятия. Это напрямую ограничивает общую производительность вашего производства. Вы блокируете дорогостоящее оборудование на ненужный срок, снижая общий объем производства партии за квартал.

И наоборот, слишком высокие температуры влекут за собой немедленную структурную катастрофу. Вы рискуете вызвать как макроколлапс, так и микроколлапс внутри флакона. Эти структурные нарушения задерживают остаточную влагу глубоко внутри высыхающей корки. Время восстановления стремительно увеличивается, когда врачи пытаются использовать продукт. Эффективность API быстро снижается из-за повышенного уровня влажности. В конечном итоге агрессивный нагрев без надлежащих границ приводит к полному отклонению партии службами контроля качества.

Консервативные циклы обеспечивают безопасную и надежную защиту на ранних клинических этапах. Мы четко понимаем, почему разработчики рецептур изначально полагаются на них, чтобы получить материал для клинических испытаний. Однако они оказываются совершенно нежизнеспособными с финансовой точки зрения для коммерческого масштабирования. По мере приближения к коммерциализации вам необходимо перейти к оптимизированным, управляемым данными параметрам.

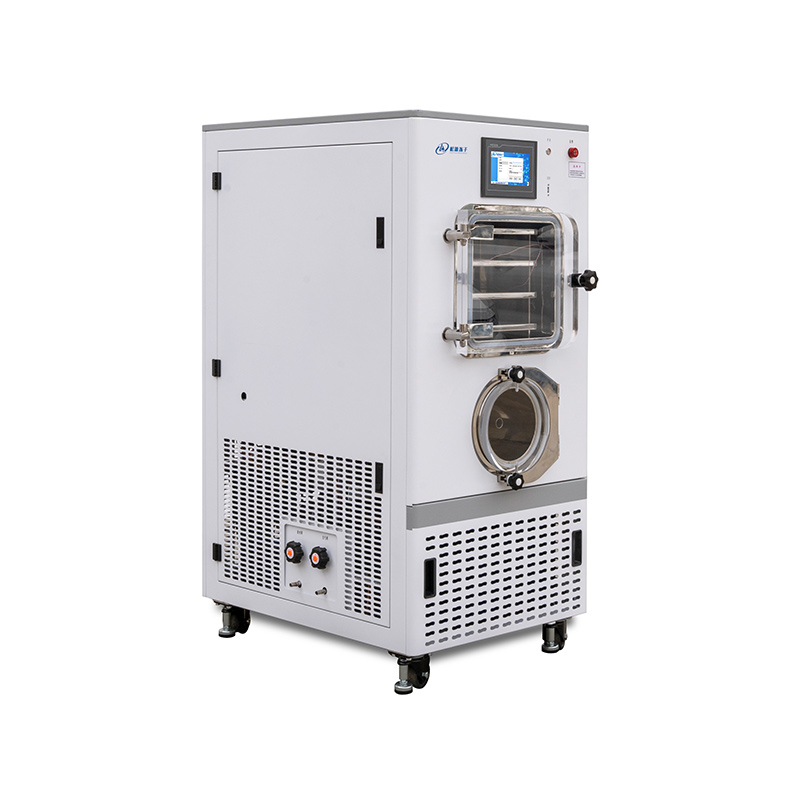

Требования к оборудованию: оценка научно-исследовательской сублимационной сушилки для оптимизации цикла

В стандартных настольных сублимационных сушилках отсутствуют сложные элементы управления, необходимые для серьезной разработки цикла. Вы просто не сможете устранить неполадки в сложных белковых составах, используя базовые системы коллекторов. Современная оптимизация требует промышленной точности в лабораторных условиях.

Современная оптимизация процессов требует программируемых полок с жидкостным охлаждением. Вам необходимо оборудование, способное поддерживать температуру на полках строго в пределах ±1°C. Эта чрезвычайная точность позволяет безопасно манипулировать запасом распада рецептуры. Вы максимизируете скорость сублимации, не разрушая торт. Неполноценные компрессорные системы создают перепады температур, которые незаметно разрушают хрупкие аморфные структуры.

Чтобы отказаться от эмпирических предположений, необходимы специальные внутренние сенсоры. Использование сублимационной сушилки с эвтектическим точечным тестированием меняет весь рабочий процесс разработки. Измерения удельного сопротивления и импеданса точно определяют невидимые фазовые изменения. Интегрированные инструменты термического анализа, такие как абсорбционная спектроскопия настраиваемого диодного лазера (TDLAS), непрерывно собирают данные Tp и Tc в режиме реального времени. Они дают вам представление о точном физическом состоянии флакона.

Агрессивная оптимизация цикла быстро генерирует огромные объемы пара. Вы приближаете цикл очень близко к его температурному пределу, чтобы сэкономить время. Ваше оборудование должно эффективно справляться с этим быстрым потоком пара. Если внутренний конденсатор захлебывается, давление в камере неконтролируемо возрастает. Затем партия разрушается из-за внезапной потери сублимационного охлаждения. Оценка сублимационной сушилки, проводимой в ходе исследований и разработок, означает, что мощность ее конденсатора идеально соответствует возможностям быстрого нагрева полок.

Мы рекомендуем проверить следующие аналитические возможности перед покупкой лабораторного оборудования:

1. Полки с циркуляцией силиконового масла обеспечивают равномерное распределение тепла по всем пластинам.

2. Прямая интеграция датчиков электрического импеданса для мониторинга изменения фазы в реальном времени.

3. Емкостные манометры, соединенные с манометрами Пирани, обеспечивают точное сравнительное отслеживание давления.

4. Скорость улавливания конденсатора превышает максимальную теоретическую скорость сублимации продукта.

Преодоление разрыва: переход от пилотной сублимационной сушилки к масштабам производства

Определение точных тепловых параметров в лаборатории — это только половина дела. Вы должны убедиться, что эти точные параметры точно соответствуют условиям крупных производственных цехов. Увеличение масштаба вводит совершенно новые термодинамические переменные.

Механизмы теплопередачи резко меняются в зависимости от масштаба оборудования. Небольшая лабораторная установка зависит от излучения и проводимости совсем иначе, чем огромная производственная система. Акриловые двери в небольших камерах создают строгие краевые эффекты. Эти эффекты значительно искажают ваши данные о сушке. Изменения коэффициента излучения поверхности полки изменяют локальную скорость сушки по всей камере. Вы должны учитывать эти механические различия на ранних этапах разработки.

Для проверки вашего теплового потолка в пилотном масштабе требуются надежные инструменты Process Analytical Technology (PAT). Сравнительное измерение давления предлагает высоконадежное решение. Отслеживание постоянного отклонения между показаниями датчика Пирани и емкостного манометра помогает операторам определить истинный конец первичной сушки. Вы достигаете этого важного понимания, не ставя под угрозу установленный запас прочности. Когда два показания давления совпадают, поток тяжелого пара прекратился.

Выбор поставщика во многом определяет успех вашего коммерческого расширения. Отдайте предпочтение OEM-производителям, предлагающим настоящую линейную масштабируемость. Вам нужны одинаковые конструкции полок, одинаковые расстояния между полками и единое программное обеспечение для управления. Хорошо спроектированная пилотная сублимационная сушилка точно имитирует коэффициенты теплопередачи (Kv) крупного производственного оборудования. Такое точное инженерное согласование предотвращает неприятные температурные сюрпризы во время финальных испытаний.

Заключение

Знание фундаментальной разницы между Tc, Teu и Tg" всего лишь закладывает базовую основу. Реальная коммерческая ценность заключается в применении именно этих температурных данных для интеллектуальной оптимизации основных этапов сушки.

Значительные инвестиции в лабораторное оборудование с соответствующим оснащением существенно снижают риск катастрофических сбоев при расширении коммерческого производства. Вы заменяете догадки конкретными тепловыми данными, обеспечивая быструю окупаемость инвестиций.

Мы рекомендуем вам сегодня проверить свои текущие протоколы развития цикла. Запросите тщательное технико-экономическое обоснование термических характеристик для ваших самых сложных продуктов. Наконец, проконсультируйтесь напрямую с инженером по оборудованию, чтобы оценить полностью оснащенные пилотные системы, способные точно отслеживать данные.

Часто задаваемые вопросы

Вопрос: Что произойдет, если температура продукта превысит температуру разрушения (Tc) во время первичной сушки?

Ответ: Превышение Tc приводит к потере структурной целостности интерстициального матрикса. Хотя это может и не привести к полному плавлению, торт схлопывается в плотную структуру. Этот макроколлапс задерживает воду, резко увеличивая остаточную влажность. Восстановление становится затруднительным, и вы рискуете серьезно ухудшить API из-за удерживаемой влаги и изменения микросреды.

Вопрос: Почему я не могу использовать эвтектическую температуру для приготовления протеина?

Ответ: Белки и сложные биологические препараты обычно не кристаллизуются во время замораживания. Вместо этого они образуют аморфные, неорганизованные структуры, известные как стекла. Поскольку у них отсутствует кристаллическая решетка, они не обладают истинной эвтектической температурой плавления. Вместо этого разработка цикла для этих составов должна основываться на определении температуры стеклования (Tg") и температуры разрушения (Tc).

Вопрос: Как на самом деле работает сублимационная сушилка с испытанием на эвтектическую точку?

Ответ: В этих усовершенствованных устройствах используются специальные датчики электрического сопротивления или импеданса. Операторы вставляют эти датчики непосредственно во флакон с продуктом вместе с традиционными термопарами. По мере изменения температуры на полке датчики измеряют изменения электропроводности. Внезапный сдвиг сопротивления точно обнаруживает фазовые изменения в реальном времени, точно определяя, когда твердая матрица превращается в жидкость или резину.

Вопрос: Могу ли я определить критическую температуру, используя только научно-исследовательскую сублимационную сушилку?

Ответ: Передовые системы исследований и разработок, оснащенные технологическими аналитическими технологиями, обеспечивают превосходные аппроксимации и надежные среды тестирования. Однако они редко являются отправной точкой. Для определения базовой термической характеристики обычно требуются автономные аналитические приборы. Прежде чем оптимизировать сушилку, вам следует сначала провести сублимационную микроскопию (FDM) или дифференциальную сканирующую калориметрию (DSC), чтобы установить абсолютные температурные пределы.
