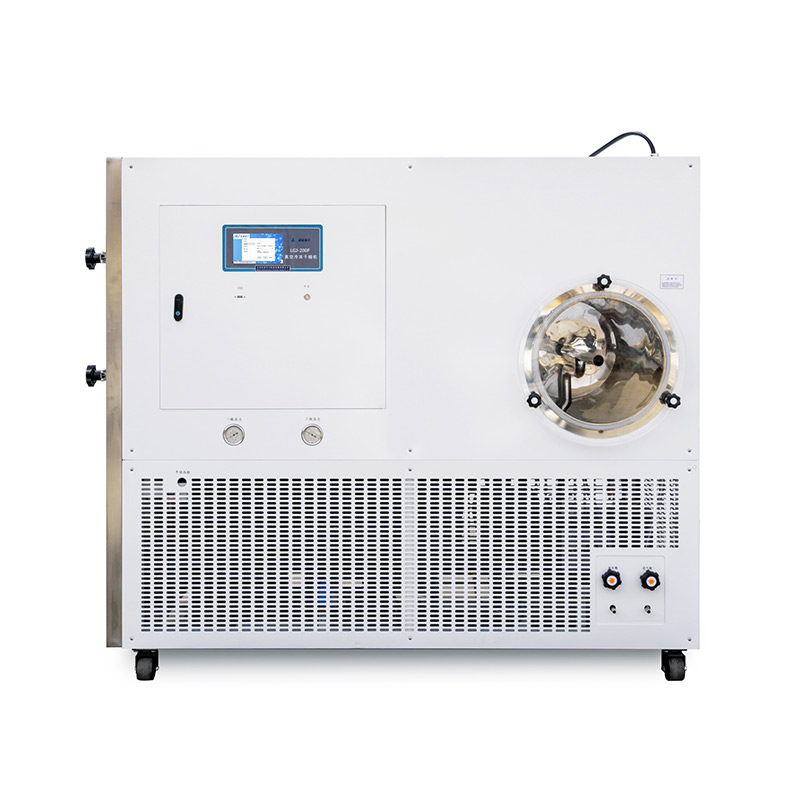

Сублимационная сушилка с пробкой и без пробки: какая конфигурация вам нужна?

Выбор оптимальной лабораторной сублимационной сушилки требует гораздо большего, чем просто оценка мощности. Вы принимаете решение о рабочем процессе основного протокола. Выбор неправильной конфигурации напрямую влияет на жизнеспособность образца. Это увеличивает риск перекрестного загрязнения и ограничивает долгосрочную масштабируемость. Основное различие между закупоривающими и беспробкоперными системами сводится к тому, как и когда образцы запечатываются. Вы запечатываете их под активным вакуумом внутри камеры? Или вы обрабатываете их снаружи в условиях окружающей среды? Эта статья дает руководителям лабораторий и ученым-разработчикам четкую, основанную на фактических данных структуру оценки. Мы поможем вам выбрать именно ту конфигурацию, которая соответствует целям вашего исследования. Вы узнаете, как различные механизмы влияют на требования соответствия и целостность проб. Понимая эти фундаментальные различия, вы можете защитить производительность своей лаборатории и результаты исследований.

Ключевые выводы

• Конфигурации закупоривания являются обязательными для чувствительных к влаге, кислороду или стерильных фармацевтических составов, требующих вакуумной герметизации перед воздействием окружающей среды.

• Конфигурации без пробки обеспечивают экономическую эффективность и простоту при сушке больших объемов, работе с надежными образцами (например, пищевыми продуктами, почвами) и операциями с коллекторными колбами.

• Модернизация неупорного устройства на укупорочное позднее редко бывает целесообразным; это решение определяет долгосрочную полезность вашего оборудования для масштабных исследований.

• Системы укупорки требуют более высоких капитальных затрат и накладных расходов на техническое обслуживание (из-за пневматических/гидравлических механизмов полок), что требует более строгих стандартных рабочих процедур (СОП).

Механическое различие: как они на самом деле работают

Чтобы принять обоснованное решение о покупке, вы должны сначала понять инженерные принципы, лежащие в основе каждой системы. Механика напрямую определяет ваш ежедневный рабочий процесс в лаборатории, график технического обслуживания и ограничения по обработке проб.

Механика сублимационной сушилки

Сублимационная сушилка с стопором основана на контролируемом внутреннем движении. Механизм оснащен подвижными полками, приводимыми в движение тщательно откалиброванной пневматикой или гидравликой. Эти полки сжимаются вниз точно в конце цикла лиофилизации.

Результат строго контролируется и автоматизирован. Система полностью вдавливает частично вставленные пробки с прорезями в стеклянные флаконы. Это происходит при том, что внутренняя камера остается полностью под вакуумом. Выполняя это действие внутри флакона, вы гарантируете, что инертная или вакуумная среда будет постоянно заблокирована внутри флакона, прежде чем вы откроете дверцы камеры.

Типичная последовательность операций внутренней герметизации:

• Флаконы загружаются на подвижные полки, свободно опираясь пробками сверху.

• Фаза замораживания и фазы активной сублимации протекают нормально.

• После завершения вторичной сушки активируется внутренний гидроцилиндр.

• Полки сжимаются, плотно вставляя пробки в горлышки флаконов.

• Вакуум камеры сбрасывается, и надежно запечатанные образцы удаляются.

Механика сублимационной сушилки без остановки

Незапорная сублимационная сушилка имеет фиксированную, статическую внутреннюю конструкцию. В механизме используются статические полки, предназначенные исключительно для хранения лотков с большими объемами. В качестве альтернативы в этих системах часто используются внешние акриловые коллекторы для соединения отдельных стеклянных колб.

Результат требует значительного ручного вмешательства. Поскольку полки не могут двигаться, по завершении цикла необходимо удалить все образцы из вакуумной среды. Затем операторы вручную запечатывают контейнеры в лабораторных условиях. Иногда установки заполняют камеру инертным газом. Тем не менее, вам все равно потребуется быстрая внешняя герметизация после открытия устройства, чтобы предотвратить проникновение окружающего воздуха.

Когда следует выбирать стопорную лиофилизацию для исследований и разработок

В некоторых исследовательских средах абсолютно необходима автоматическая внутренняя герметизация. Давайте рассмотрим конкретные научные сценарии, в которых инвестиции в передвижные полки необходимы для успеха.

Асептическая и стерильная обработка

Стерильность остается критически важной для биологических препаратов, инъекционных вакцин и проектов CDMO. Воздействие только что лиофилизированного кека на окружающий лабораторный воздух немедленно ухудшает его стерильное состояние. Внутренняя пробка полностью устраняет этот риск воздействия. Он сохраняет стерильную границу нетронутой, фиксируя флакон еще до того, как он попадет в воздух.

Высокая гигроскопичность

Многие современные составы действуют как губки. Они мгновенно впитывают влагу из окружающей среды, как только вы открываете дверцы камеры. Такое быстрое поглощение влаги опасно снижает температуру стеклования (Tg). В конечном итоге это нарушает предполагаемый срок годности продукта. Автоматическое сжатие полки предотвращает проникновение влаги за счет плотного закрытия флаконов при нулевой влажности в камере.

Масштабирование и достоверность передачи технологий

Многие научно-исследовательские лаборатории разрабатывают протоколы, специально предназначенные для пилотного или клинического производства. Если вы работаете в этой сфере, вы должны точно имитировать коммерческие условия сублимационной сушки, соответствующие требованиям GMP. Коммерческие фармацевтические подразделения почти исключительно используют автоматическое внутреннее запечатывание. Указание этой функции на раннем этапе исследований и разработок гарантирует, что ваши данные о передаче технологий останутся действительными и надежными.

Чувствительность к кислороду

Окисление быстро разрушает чувствительные активные фармацевтические ингредиенты (АФИ). Система передвижных полок позволяет заполнять камеру обработки инертным газом, например чистым азотом. Затем вы немедленно запускаете сжатие полки. Этот специализированный процесс безопасно удерживает инертный газ внутри флакона, предотвращая любое дальнейшее окисление во время длительного хранения.

Когда безостановочная сублимационная сушилка является разумной инвестицией

Не каждой лаборатории нужны такие сложные передвижные полки. Статические полочные системы предлагают огромные преимущества для конкретных применений, обеспечивая надежную работу без ненужных сложностей.

Массовая обработка и сушка на лотках

Многие лаборатории обрабатывают АФС, диагностические реагенты или растительные экстракты в больших объемах. Эти конечные продукты почти всегда требуют измельчения, смешивания или дальнейшей обработки после лиофилизации. Индивидуальная герметизация флаконов здесь становится совершенно неактуальной. Статические лотки максимально увеличивают доступную площадь сушки, позволяя эффективно обрабатывать большие объемы.

Разнообразные многопользовательские лабораторные среды

В общих академических учреждениях или основных университетских учреждениях обычно ежедневно обрабатываются самые разные типы выборок. Они часто полагаются на внешние коллекторы, вмещающие одновременно колбы разных размеров. Механическое перемещение полок не имеет абсолютно никакой ценности в этих конкретных сценариях. Стационарное устройство надежно обслуживает различные группы пользователей, работая непрерывно, без необходимости настройки специальных флаконов.

Ограничения бюджета и занимаемой площади

Лабораторная недвижимость всегда дорога и ограничена. Статическим агрегатам требуется значительно меньший вертикальный зазор, поскольку у них отсутствуют гидроцилиндры. Они весят значительно меньше. Более того, они исключают большие капитальные затраты, связанные со сложными автоматическими механизмами сжатия. Вы экономите как ценное пространство на рабочем месте, так и первоначальный инвестиционный капитал.

Надежные образцы профилей

Некоторые биологические образцы легко переносят комнатный воздух, не разлагаясь. Экологические испытания часто включают в себя образцы устойчивой почвы или воды. Наука о продуктах питания фокусируется на стабильных органических материалах и вкусоароматических соединениях. Кратковременное воздействие окружающей среды во время герметизации вручную не ухудшает эти высокостабильные профили. Статическая система прекрасно справляется с этими сложными задачами, сохраняя при этом простоту операций.

Схема оценки: выбор сублимационной сушилки для исследований и разработок

Выбор сублимационной сушилки для исследований и разработок требует сопоставления ваших повседневных лабораторных операций непосредственно с возможностями оборудования. Используйте приведенную ниже пошаговую схему для принятия конкретного решения по конфигурации.

1. Оцените форматы контейнеров: определите, в каких основных контейнерах хранятся ваши образцы. Если вы обрабатываете стеклянные флаконы объемом от 2 до 50 мл, склоняйтесь к автоматической внутренней запечатыванию. Если вы в основном используете объемные лотки из нержавеющей стали или стеклянные колбы, склоняйтесь к статической системе полок.

2. Рассчитайте необходимую площадь: подвижные механизмы занимают жизненно важное внутреннее вертикальное пространство. Гидравлические цилиндры и складывающиеся полочные опоры занимают место. Статическая система с одинаковыми внешними размерами всегда обеспечивает большую общую площадь полки. Рассчитайте объем партии, чтобы увидеть, можете ли вы позволить себе потерю места.

3. Определите правила автоматизации: внимательно просмотрите свои стандартные рабочие процедуры. Требует ли ваша строгая СОП автоматического завершения цикла в выходные дни? Передвижные полки обеспечивают полностью автоматизированный и герметичный запуск. Вам не потребуется немедленное вмешательство человека, когда цикл выходных закончится.

4. Изучите стандарты чистых помещений. Вы должны оценить стандарты твердых частиц в чувствительных чистых помещениях. Механические системы естественным образом генерируют микроскопическое трение. Механизмы сжатия должны быть специально разработаны, чтобы избежать образования твердых частиц над открытыми стерильными флаконами. Статические полки не имеют движущихся частей, что снижает риск образования твердых частиц.

Матрица решений по настройке сублимационной сушилки

Риски реализации

Покупатели должны критически подходить к выбору лабораторного оборудования. Посмотрите далеко за рамки глянцевых маркетинговых спецификаций и примите во внимание реальные реалии работы. Давайте рассмотрим общие препятствия реализации, с которыми вы можете столкнуться при развертывании этих систем.

Накладные расходы на техническое обслуживание

Передвижные полки по своей сути привносят в вашу лабораторию очень сложные механизмы. К ним относятся специализированные гидравлические жидкости, прецизионные пневматические уплотнения и сверхпрочные сильфоны. Они представляют собой потенциальные точки отказа, которых просто нет на статических полках. В вашей лаборатории должны соблюдаться строгие графики профилактического обслуживания, чтобы избежать дорогостоящих простоев системы. Вам также потребуются специализированные специалисты для ежегодного обслуживания гидравлических линий.

Ловушка «заботы о будущем»

Многие нетерпеливые покупатели завышают характеристики своего оборудования на этапе финансирования гранта. Покупка очень сложного устройства для лаборатории, работающей только с лотками для больших объемов, крайне неэффективна. Это приводит к напрасной трате капитала и ненужной механической сложности. Не покупайте передвижные полки только потому, что думаете, что они могут вам когда-нибудь понадобиться. Строго сопоставьте свою покупку с реалистичной трехлетней дорожной картой. Если вы планируете обрабатывать только массовые API-интерфейсы в лотках, уверенно придерживайтесь статических полок.

СОП Сложность

Операторам лаборатории требуется весьма специфическая подготовка для правильного использования систем передвижных полок. Они должны тщательно подготовить резиновые пробки еще до начала забега. Эта подготовка включает промывку, автоклавирование и тщательную сушку самих пробок. Плохо подготовленные пробки могут привести к попаданию остаточной влаги или биологических загрязнений непосредственно в камеру лиофилизации. Эта ошибка пользователя мгновенно разрушает ту стерильную среду, для защиты которой вы купили усовершенствованную машину.

Заключение

Краткое содержание

Выбор между системой передвижных полок и системой статических полок представляет собой фундаментальную развилку пути для любого лабораторного учреждения. Это ключевое решение диктует гораздо больше, чем просто безопасность образцов. Он постоянно определяет сложность ежедневного протокола, пределы автоматизации и нагрузку на эксплуатационное обслуживание.

Заключительная рекомендация

• Выбирайте внутренние автоматические механизмы запечатывания для стерильных, чувствительных к влаге флаконов.

• Используйте передвижные полки при активной подготовке к коммерческому масштабированию передачи технологий GMP.

• По умолчанию уверенно используйте статические полки для оптовых API и разнообразных коллекторов с несколькими колбами.

• Используйте статические устройства для экономичных фундаментальных исследований с использованием экологически безопасных образцов.

Следующий шаг

Ознакомьтесь со стандартной рабочей процедурой для вашего самого чувствительного образца сегодня. Определите точные форматы контейнеров, которые вы планируете использовать в течение следующих двух лет. Свяжитесь со специалистом по техническому оборудованию, чтобы сопоставить необходимые размеры флаконов или лотков с имеющимися внутренними размерами камеры. Проведение такого точного сравнения позволит избежать дорогостоящих несоответствий оборудования в дальнейшем.

Часто задаваемые вопросы

Вопрос: Могу ли я позже модернизировать лиофильную сушилку без стопора до конфигурации с стопором?

О: В целом нет. Конструкция внутренней камеры сильно различается в обеих архитектурах. Системы передвижных полок требуют тяжелого структурного усиления, чтобы безопасно выдерживать внутренние механические силы сжатия. Кроме того, управляющее программное обеспечение и внутренняя сантехника принципиально отличаются. Вы должны указать необходимую конфигурацию при первоначальной покупке.

Вопрос: Поддерживает ли запирание лиофилизаторов сушку коллектора с помощью колб?

О: Да, многие передовые модели, предназначенные для исследований и разработок, имеют внешние порты коллектора на боковой стороне камеры. Это предлагает универсальный гибридный подход для загруженных лабораторий. Однако вы платите значительную премию за внутренний механизм. На самом деле вы не можете использовать эту сложную внутреннюю функцию во время обычных запусков колб.

Вопрос: Пригодны ли ручные системы укупорки для исследований и разработок?

Ответ: В некоторых настольных системах используется внешний кривошипный механизм для физического опускания полок. Они значительно дешевле пневматических или гидравлических систем. Однако они требуют, чтобы оператор физически присутствовал точно в конце цикла. Это значительно снижает общую эффективность автоматизации и исключает возможности автоматической работы в выходные дни.

Вопрос: Как тип пробки влияет на процесс сублимационной сушки?

Ответ: Вы должны использовать специальные пробки для лиофилизации типа «с прорезями» или «иглу». Эти специальные формы позволяют водяному пару эффективно выходить во время активной фазы сублимации. Затем они чрезвычайно плотно закрываются, когда полки прижимают их вниз, фиксируя желаемую внутреннюю среду прямо перед открытием дверей.
