Пилотная сублимационная сушилка или производственная сублимационная сушилка: как спланировать плавное масштабирование

Переход от исследований и разработок к коммерческому производству редко представляет собой простое математическое уравнение. Вы не можете просто умножать размеры партий и ожидать одинаковых результатов. Рецепт, оптимизированный для небольшой испытательной установки, часто ведет себя по-разному в масштабе из-за термодинамических сдвигов. Эти физические изменения часто приводят к разрушению кеков, изменению содержания влаги или значительному увеличению времени цикла.

Преждевременная покупка коммерческого оборудования без четкой стратегии влечет за собой серьезные последствия. Это грозит серьезным нерациональным использованием капитала, дорогостоящими нарушениями требований и полной потерей партий продукции. Вы должны понимать, как изменяются физические переменные при переходе в камеры большего размера.

В этом руководстве подробно описаны инженерные, производственные и эксплуатационные аспекты перехода от пилотного проекта к производству. Вы узнаете, как отображать параметры цикла и определять критические ограничения объекта. Мы предоставляем проверяемую основу для обеспечения плавного и плавного перехода к работе с минимальными рисками.

Ключевые выводы

• Переход от пилотной сублимационной сушки к промышленной сублимационной сушилке требует учета изменений в теплопередаче, динамике потока пара и «краевых эффектах».

• Успешное масштабирование сублимационной сушилки опирается на эмпирические пилотные данные для картирования параметров цикла, а не просто на соответствие площади полок.

• Производственное оборудование требует экспоненциального увеличения требований к коммунальным предприятиям, занимаемой площади и строгих требований проверки cGMP (FAT/SAT).

• Моделирование совокупной стоимости владения (TCO) должно учитывать потребление коммунальных услуг, время простоя при обслуживании и инфраструктуру автоматизации наряду с первоначальными капитальными затратами.

Основные различия: определение пилотной и производственной сред

Понимание фундаментальных различий между мелкомасштабным тестированием и крупномасштабным производством — ваш первый шаг. Инженеры проектируют эти две среды для совершенно разных целей. Вы не можете оценить их, используя одни и те же показатели производительности.

Характеристики пилотной сублимационной сушилки

Пилотная сублимационная сушилка служит в первую очередь аналитическим инструментом. Его основная роль заключается в разработке рецептов, оптимизации цикла и производстве клинических испытаний. Вы также будете использовать его для мелкосерийного производства.

Производители проектируют эти устройства, уделяя особое внимание высокому оснащению и максимальной гибкости. Обычно они оснащены акриловыми дверцами или большими смотровыми окнами. Такая видимость образца позволяет ученым визуально контролировать ледяной фронт во время сублимации. Инженеры снабжают их точным контролем параметров для точного отображения кривой сублимации. Они используют многочисленные термопары для постоянного отслеживания изменений температуры продукта.

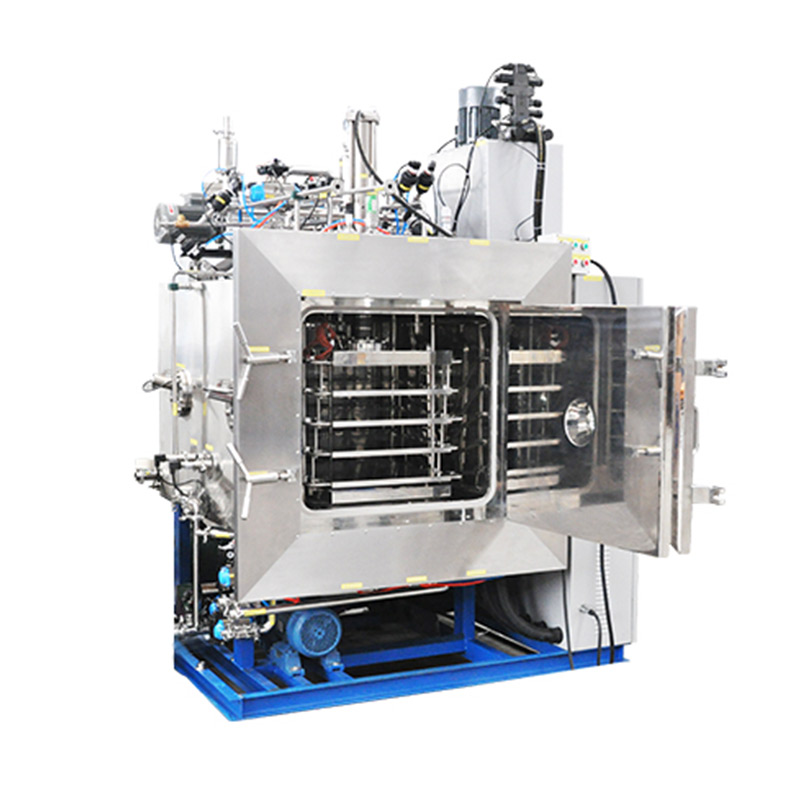

Характеристики производственной сублимационной сушилки

Производственная сублимационная сушилка существует для получения дохода за счет объема. Его основная роль – высокопроизводительное коммерческое производство. Он должен предоставлять повторяемые, проверенные результаты партия за пакетом.

Фокус дизайна полностью смещается от наглядности к эффективности и стерильности. Инженеры отдают приоритет максимальной площади полки. Они интегрируют автоматизированные системы погрузки и разгрузки (ALUS), чтобы свести к минимуму вмешательство человека. Эти промышленные установки оснащены системами очистки на месте (CIP) и стерилизации на месте (SIP). Они также имеют надежное механическое резервирование. В случае выхода из строя основного компрессора необходимо немедленно включить резервный, чтобы предотвратить катастрофическую потерю партии.

Конверсионный разрыв

Многие компании ошибочно полагают, что они могут просто купить более крупную машину и работать с тем же циклом. Это предположение создает «конверсионный разрыв». Физическая среда большой камеры из нержавеющей стали фундаментально меняет то, как продукт замораживается и высыхает. Камера большего размера меняет профиль тепла излучения. Это изменяет сопротивление потоку пара. Это также меняет структурную механику замораживания самого продукта. Вы должны устранить этот разрыв посредством расчетных инженерных корректировок.

Сравнительная таблица условий эксплуатации оборудования

Термодинамика масштабирования сублимационной сушилки

Термодинамика определяет успех вашего конечного продукта. При изменении размера партии вы неизбежно меняете физические силы, действующие на ваши флаконы.

Теплопередача и краевые эффекты

Механизмы теплопередачи кардинально изменяются с увеличением размера камеры. В небольшом отделении тепловое излучение от акриловой двери и стенок камеры сильно влияет на флаконы, расположенные по периметру. Мы называем это «краевым эффектом». Эти флаконы по периметру получают больше энергии и высыхают гораздо быстрее, чем флаконы в центре.

В крупной коммерческой камере соотношение флаконов по периметру и центральных флаконов резко падает. Подавляющее большинство продуктов находится в центре полки. Они почти не получают лучистого тепла от стен. Это несоответствие означает, что успешный 24-часовой пилотный цикл может непреднамеренно потребовать 36 часов или более в производственном масштабе. Если вы не предусмотрите этого во время масштабирования лиофилизатора , центральные флаконы сохранят излишнюю влагу и разрушатся.

Риски потока пара и дросселирования потока

Вы также должны рассмотреть физику сублимации в масштабе. При первичной сушке лед превращается непосредственно в газ. Коммерческая установка генерирует огромный объем водяного пара. Этот пар должен пройти из основной камеры в конденсатор.

Это создает серьезный риск, известный как «удушающий поток». Если скорость сублимации превышает объемную емкость запорного клапана или парового порта, скорость пара достигает 1 Маха. На такой скорости труба физически больше не сможет пропускать газ. Внутри камеры продукта быстро нарастает давление. Это узкое место останавливает процесс сушки, повышает температуру продукта и нарушает целостность партии. Чтобы предотвратить это, инженеры должны точно рассчитывать диаметры отверстий для пара.

Изменения скорости замерзания

Динамика заморозков также меняется. Небольшие машины часто обеспечивают быстрое и равномерное замораживание. Маленькие полки быстро остывают. Напротив, полностью загруженный коммерческий лиофилизатор представляет собой огромную тепловую нагрузку. Процесс охлаждения происходит медленнее и иногда неравномерно на разных уровнях полок.

Это изменяет структуру кристаллов льда. При более медленном замораживании обычно образуются более крупные кристаллы льда. Более крупные кристаллы при сублимации оставляют более широкие поры, что фактически ускоряет первичную сушку. Однако неравномерное замораживание означает, что некоторые флаконы высыхают быстрее, чем другие. Вы должны сопоставить эти изменения, чтобы обеспечить равномерную остаточную влажность по всей партии.

Объект, коммунальные услуги и эксплуатационные реалии

Переход на коммерческие масштабы – это не просто модернизация оборудования. Это требует комплексного ремонта объекта. Ваша инфраструктура должна поддерживать новые огромные потребности.

След и структурная нагрузка

Коммерческие объекты требуют значительного усиления объектов. Они невероятно тяжелые. Необходимо тщательно рассчитать несущую способность пола. Более того, вы перейдете от автономного устройства к системе с разделенной архитектурой.

В конструкции с разделенной архитектурой внутри чистого помещения находится только камера для стерильной продукции. Массивный конденсатор, холодильные агрегаты и вакуумные насосы расположены в соседнем техническом помещении. Такая установка экономит дорогостоящую недвижимость в чистых помещениях. Однако для этого требуются сложные проходы в стену и специальные уплотнительные фланцы.

Требования коммунальных услуг

Приготовьтесь к экспоненциальному скачку требований к коммунальным услугам. Небольшие устройства часто подключаются к стандартным лабораторным розеткам. Коммерческие системы требуют тяжелой промышленной инфраструктуры.

• Электроэнергия: вам понадобится выделенная трехфазная промышленная электроэнергия для привода мощных компрессоров и вакуумных насосов.

• Инфраструктура охлаждения: холодильные системы отбрасывают огромное количество тепла. Необходимо установить чиллеры большой мощности или внешние градирни.

• Сжатый воздух: Пневматическим клапанам и автоматическим механизмам требуется чистый, сухой сжатый воздух.

• Чистый пар. Если вы используете процессы SIP, вам понадобится специальный генератор чистого пара для стерилизации камеры между партиями.

Автоматизация и сокращение труда

Операционные реалии меняются по мере увеличения объема. Оцените переход от ручной загрузки к автоматизированной обработке флаконов и лотков. Люди-операторы представляют самый высокий риск загрязнения в любом чистом помещении.

Внедрение ALUS требует более высоких первоначальных затрат. Однако это значительно снижает риск заражения. Это также снижает вашу зависимость от высококвалифицированного ручного труда. Со временем меньшее количество бракованных партий и более низкие затраты на рабочую силу обеспечат мощную компенсацию первоначальных капитальных затрат.

Соответствие, проверка и целостность данных

Регулирующие органы контролируют коммерческое производство гораздо более тщательно, чем деятельность НИОКР. Ваше оборудование и программное обеспечение должны соответствовать строгим стандартам соответствия.

Соблюдение cGMP и 21 CFR, часть 11

Переход к коммерческому масштабу требует программного обеспечения корпоративного уровня. Вы больше не можете полагаться на простые регистраторы данных. FDA и другие регулирующие органы требуют строгого соблюдения рекомендаций cGMP и правил 21 CFR Part 11.

Ваша система управления должна иметь безопасные журналы аудита. Каждое изменение параметра должно регистрироваться и приписываться конкретному пользователю. Электронные подписи обязательны для утверждения партии. Система должна автоматически генерировать безопасные, неизменяемые отчеты о партиях, чтобы доказать, что цикл остается в пределах проверенных параметров.

Конвейер FAT и SAT

Закупка коммерческого оборудования предполагает строгие испытания. Вы должны заранее описать процессы заводского приемочного тестирования (FAT) и приемочного тестирования на месте (SAT).

Во время FAT вы посещаете предприятие производителя, чтобы протестировать оборудование перед отправкой. Вы подтверждаете, что он соответствует всем проектным спецификациям. После доставки SAT гарантирует, что он выдержит транспортировку и правильно взаимодействует с инженерными сетями вашего предприятия. Коммерческое масштабирование требует строгого прохождения аттестации установки (IQ), эксплуатационной квалификации (OQ) и квалификации производительности (PQ), прежде чем вы сможете продать один флакон.

Шаг за шагом: преобразование пилотных данных в производственную закупку

Как на самом деле инициировать этот переход? Вы должны использовать данные своих исследований и разработок для определения своих коммерческих требований. Выполните следующие точные шаги, чтобы обеспечить покупку оборудования на основе данных.

1. Завершите определение критических атрибутов качества (CQA). Не угадывайте свои пределы. Определите абсолютные температурные пределы вашего продукта, используя эмпирические данные. Определите точную температуру разрушения. Определите допустимый процент остаточной влажности. Эти сертификаты качества определяют необходимую охлаждающую способность и глубину вакуума вашего нового оборудования.

2. Рассчитайте истинные требования к пропускной способности: выйдите за рамки простых показателей «флаконов на партию». Вы должны рассчитать фактическую годовую необходимую производительность. Возьмите теоретические максимальные партии и вычтите прогнозируемое время простоя на техническое обслуживание. Вычтите время, необходимое для циклов размораживания. Самое главное, вычтите длительное время выполнения работ, необходимое для процессов CIP и SIP. Это показывает вашу истинную пропускную способность.

3. Составьте карту ограничений полезности: сопоставьте спецификации необходимого оборудования с ограничениями вашего предприятия. Сделайте это, прежде чем привлекать поставщиков. Проверьте текущую максимальную мощность охлаждения системы отопления, вентиляции и кондиционирования воздуха. Проверьте пределы вашей электрической панели. Если ваше предприятие не может обеспечить достаточное количество охлажденной воды, вам необходимо либо модернизировать предприятие, либо ограничить размер оборудования.

4. Привлекайте поставщиков эмпирическими данными: представьте производителям, вошедшим в короткий список, точные журналы циклов. Не просто передайте им партии желаемого размера. Предоставьте им профили температуры на полках, журналы давления в камере и кривые температуры продукта. Эти эмпирические данные позволяют инженерам подобрать конденсатор и паровое отверстие соответствующим образом, чтобы предотвратить закупорку потока и обеспечить равномерную сушку.

Заключение

Успешное масштабирование сублимационной сушилки — это, по сути, работа по управлению рисками и термодинамическому выравниванию. Это никогда не бывает простой задачей закупок. Вы меняете физическую среду своего продукта и должны разработать решения, компенсирующие эти изменения.

Надежные пилотные данные служат вашей окончательной страховкой от коммерческих неудач. Когда вы понимаете краевые эффекты, пределы потока пара и динамику замерзания, вы можете с уверенностью диктовать спецификации производителям оборудования.

Следующее действие: Начните со сбора существующих данных о цикле, CQA продукта и схем инженерных сетей предприятия. Используйте этот скомпилированный пакет данных в качестве основного документа при запросе официальных инженерных оценок у производителей коммерческого оборудования.

Часто задаваемые вопросы

Вопрос: Почему время цикла производственной сублимационной сушилки больше, чем у пилотной сублимационной сушилки?

Ответ: Время цикла увеличивается в зависимости от масштаба, главным образом, из-за различий в массовой теплопередаче. В больших камерах отсутствует значительный «краевой эффект», как в небольших камерах, а это означает, что центральные флаконы получают меньше лучистого тепла. Кроме того, огромная паровая нагрузка может увеличить производительность конденсатора, что потребует более медленной скорости сублимации, чтобы предотвратить засорение потока.

Вопрос: Могу ли я использовать пилотную лиофильную сушилку для мелкосерийного коммерческого производства?

Ответ: Хотя это технически возможно, в долгосрочной перспективе это редко целесообразно. На небольших предприятиях обычно отсутствуют интегрированные системы CIP/SIP и возможности автоматизации. Такая ручная операция вредит долгосрочной рентабельности инвестиций, увеличивает риски загрязнения и сильно усложняет усилия по обеспечению соответствия cGMP и проверке.

Вопрос: Каков типичный срок изготовления сублимационной сушилки по индивидуальному заказу?

Ответ: Вы должны рассчитывать на реалистичное время выполнения заказа от 9 до 18 месяцев. Этот график во многом зависит от размера камеры, конкретных требований к настройке и сложности протоколов FAT/SAT. Раннее планирование объекта и привлечение поставщиков имеют решающее значение.

Вопрос: Как рассчитать правильную емкость конденсатора для масштабирования?

О: Вы рассчитываете его, определяя общую массу влаги в партии (объем воды в полностью загруженном продукте) и добавляя буфер безопасности. Инженеры обычно добавляют 20–30% буфера, чтобы учесть максимальную скорость сублимации во время наиболее интенсивных фаз первичной сушки.
