Как правильно выбрать место на полке для сублимационной сушилки

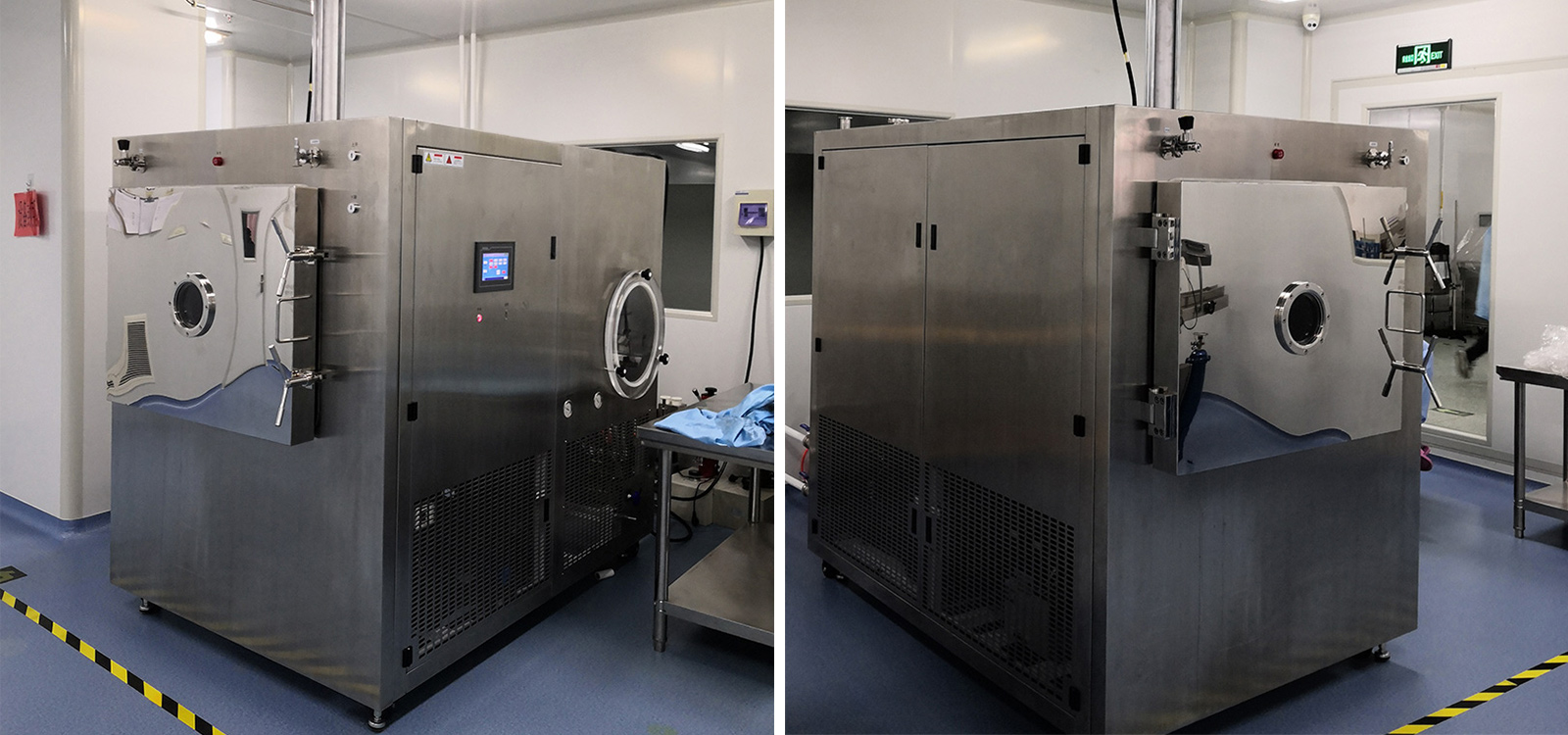

Выбор правильной площади полки является наиболее важным решением, которое вы принимаете при выборе оборудования для сублимационной сушки. Переоцените, и вы потратите впустую капитальные затраты и ценное лабораторное пространство. Недооцените, и вы создадите серьезные узкие места в пропускной способности обработки. Независимо от того, расширяете ли вы лабораторные протоколы или стандартизируете пилотное производство, площадь полки определяет больше, чем просто физическую емкость. Он активно определяет, насколько эффективно происходит процесс сублимации. Передача тепла зависит от физического контакта. Ограниченное пространство на полках приводит к более глубокой разливке продукта, что значительно увеличивает время цикла и повышает риск брака партии. В этом руководстве представлена ​​научно обоснованная основа для оценки ваших истинных эксплуатационных потребностей. Мы исследуем, как точно рассчитать необходимое полочное пространство на основе термодинамики. Вы также научитесь определять размеры конкретных контейнеров и ориентироваться в физических ограничениях, связанных с интеграцией нового оборудования в инфраструктуру вашего предприятия.

Ключевые выводы

• Площадь полки напрямую определяет максимальный размер партии и влияет на продолжительность цикла в зависимости от динамики теплопередачи.

• Точный расчет мощности сублимационной сушилки требует учета как физической площади ваших контейнеров, так и максимальной мощности системы по конденсации льда.

• Емкость флакона для сублимационной сушки ограничена не только размерами горизонтальной полки, но и требованиями к вертикальному зазору и стопорному механизму.

• Реальная реализация должна учитывать второстепенные требования к занимаемой площади, включая вакуумные насосы, сверхмощные тележки/скамейки и тепловой зазор.

Бизнес-проблема: почему площадь полки является вашим основным пределом пропускной способности

Площадь полки выходит за рамки простого физического измерения. Он представляет собой функциональный предел вашей поверхности теплопередачи. При лиофилизации площадь контакта определяет эффективность. Тепло перемещается с полки с регулируемой температурой прямо в ваш продукт. Если площадь полки слишком мала для необходимого объема, операторы обычно для компенсации насыпают более толстые слои продукта. Этот подход фундаментально нарушает процесс сублимационной сушки.

Более толстые слои экспоненциально увеличивают время первичной сушки. Сублимация происходит на границе раздела льда внутри продукта. По мере высыхания верхнего слоя образуется пористая матрица. Чтобы выйти наружу, пар должен пройти через эту высушенную матрицу. Более глубокая заливка увеличивает сопротивление пара, удерживая влагу и преждевременно повышая температуру продукта. Даже исключительно мощный конденсатор не может компенсировать плохую теплопередачу на уровне полки. Узкое место сублимации всегда возникает внутри контейнера с продуктом.

Менеджеры объектов сталкиваются со значительными рисками реализации, когда неправильно оценивают требования к полкам. Неправильный размер влечет за собой большие эксплуатационные расходы.

• Недостаточный размер: маленькие полки вынуждают операторов непрерывно обрабатывать партии подряд. Вы резко увеличиваете потребность в рабочей силе. Вы также ускоряете износ машины, рискуя преждевременным выходом компрессора из строя.

• Негабаритность: Массивные полки создают разные проблемы. Вы используете неэффективные циклы, тратя энергию и азот. Вы безосновательно занимаете слишком много места в чистом помещении или на рабочем месте. Первоначальные затраты неоправданно увеличиваются.

Расчет производительности сублимационной сушилки: основная концепция

Оценивайте математическое планирование вместо того, чтобы полагаться на общие заявления об объемах. Производители часто рекламируют общий объем камеры. Реальная производительность во многом зависит от геометрии и термодинамики продукта. Тщательный расчет производительности сублимационной сушилки защитит как ваш продукт, так и ваше оборудование.

Массовая обработка (лотки/суспензии)

Сыпучие материалы требуют строгого контроля глубины. Используйте надежную формулу: Общий объем = Площадь полки × Оптимальная глубина продукта. Мы настоятельно рекомендуем поддерживать глубину продукта от 10 до 15 мм. Этот диапазон обеспечивает эффективную сублимацию и управляемый поток пара.

Превышение оптимальной глубины обеспечивает высокую паронепроницаемость. Вы рискуете снова расплавиться, что полностью уничтожит жизнеспособность продукта. Нижние части лотка остаются замороженными, а верхние разрушаются. Вы должны сбалансировать требования к объему с реальной скоростью испарения. Распределение того же объема на большей площади полки всегда обеспечивает более быстрый и безопасный цикл.

Емкость конденсатора в зависимости от площади полки

Поддерживайте точный баланс системы. Общий объем влаги на полках никогда не должен превышать 80 % от заявленной производителем максимальной мощности ледяного конденсатора. Это соотношение обеспечивает критическую оценку во время закупок.

Это правило 80% обеспечивает обязательный запас прочности. Это полностью предотвращает отток влаги. Если конденсатор перегружается, лед накапливается и блокирует поток пара. Неконденсированный пар затем поступает непосредственно в вакуумный насос. Загрязнение маслом быстро разрушает вакуумные насосы. Балансировка емкости полок и ограничений конденсатора защищает ваши капиталовложения.

Определение емкости флакона сублимационной сушки для лабораторных рабочих процессов

Лабораторные рабочие процессы требуют специального размерного планирования. Оценщики, рассматривающие научно-исследовательскую сублимационную сушилку для фармацевтических, биотехнологических или стандартизированных испытаний, сталкиваются с уникальными ограничениями. Флаконы имеют геометрическую неэффективность по сравнению с плоскими лотками.

Математика флакона (горизонтальные ограничения)

Точно рассчитайте полезную площадь. Вы не можете просто разделить площадь полки на площадь основания флакона. Цилиндры при упаковке вместе оставляют пустые зазоры. Используйте следующий метод расчета: полезная ширина полки × полезная глубина полки ÷ (внешний диаметр флакона + квадрат допуска 1 мм).

Вы также должны учитывать «краевой эффект». Флаконы по крайнему периметру высыхают гораздо быстрее из-за излучения тепла от стенок камеры. Критические протоколы исследований и разработок часто оставляют пустую границу буфера. Этот буфер снижает практическую емкость флаконов для сублимационной сушки на 5–10%. Игнорирование этого буфера гарантирует непостоянный уровень влажности в партии.

1. Измерьте точные внутренние размеры вашего полезного полочного пространства.

2. Измерьте внешний диаметр флакона с помощью цифрового штангенциркуля.

3. Добавьте допуск 1 мм к внешнему диаметру для обеспечения рабочего зазора.

4. Возведите в квадрат общий размер флакона, чтобы учесть площадь упаковки в виде сетки.

5. Разделите площадь полки на квадрат размера флакона.

6. Вычтите 10%, чтобы учесть буферную зону лучистого тепла.

Вертикальный зазор и стопор

Горизонтальная поверхность полки становится бесполезной, если шаг полки слишком мал. Шаг полок – это расстояние по вертикали между сложенными друг на друга полками. Вы должны учесть высоту флакона плюс частично вставленную пробку.

Стопорные механизмы требуют дополнительного пространства для вертикального перемещения. Когда цикл заканчивается, гидравлические или пневматические цилиндры сжимают полки вместе. Полки полностью вдавливают пробки во флаконы под вакуумом. Всегда проверяйте регулируемое расстояние между полками, если вы используете флаконы разных размеров в разных проектах. Полки с фиксированным шагом серьезно ограничивают дальнейшее развитие протоколов.

Физический след и реалии лабораторной интеграции

Модернизация шельфа сильно влияет на готовность объекта. Устраните эти экологические ограничения на ранних этапах процесса закупок. Большая вместимость полки требует более сильной вспомогательной инфраструктуры.

Вес и инфраструктура поддержки

Тумбы с высокими полками имеют исключительный вес. Толстые камеры из нержавеющей стали, мощные компрессоры и насосы для терможидкости увеличивают объем. Настольные или пилотные системы нуждаются в структурной поддержке, намного превышающей стандартные лабораторные пределы.

Используйте тележки, рассчитанные на определенную нагрузку, или усиленные столы из нержавеющей стали. Стандартные лабораторные стенды часто страдают от раскачивания во время интенсивных циклов работы компрессора. Вибрации разрушают деликатные жидкие составы до того, как они полностью замерзнут. Оцените пределы нагрузки на пол, если вы переходите на пилотную установку с несколькими полками.

Тепловая мощность и вентиляция

Большие полки требуют более мощных компрессоров для охлаждения и обогрева. Термодинамический обмен приводит к значительному тепловому выбросу. Запланируйте достаточную мощность систем отопления, вентиляции и кондиционирования воздуха, чтобы справиться с возросшей выработкой БТЕ.

Если окружающее помещение перегреется, производительность сублимационной сушки быстро ухудшится. Конденсаторам сложно поддерживать сверхнизкие температуры в жарких условиях. Теплый окружающий воздух препятствует эффективному отдаче тепла хладагентом. Правильные вентиляционные зазоры вокруг корпуса не подлежат обсуждению для обеспечения стабильного успеха партии.

Размещение вакуумного насоса

Для камер большего размера, естественно, требуются вакуумные насосы с большей производительностью CFM. Быстрая эвакуация массивной камеры требует серьезного объемного перемещения. Эти промышленные насосы требуют дополнительной площади.

Немедленно спланируйте маршрут выхлопа масляного тумана. Пластинчато-роторные насосы с масляным уплотнением выделяют микроскопические пары масла во время начальной фазы откачки. Вы должны направить этот выхлоп в вытяжной шкаф или внешнее вентиляционное отверстие. Кроме того, внедрите стратегии снижения шума. Насосы высокой производительности создают постоянный гудящий шум, нарушая тишину лабораторной среды.

Логика составления короткого списка: выбор правильного масштаба для вашей дорожной карты

Сопоставьте свои текущие пространственные ограничения с вашими ожиданиями будущего роста. Выбор категории агрегата требует баланса бюджета и необходимой пропускной способности.

Настольное, пилотное и мелкое производство

Прежде чем запрашивать расценки, ознакомьтесь со строгими ограничениями каждого уровня оборудования.

• Настольные системы (обычно <0,2 кв. метра): лучше всего подходят для проверки концепции на ранней стадии. У них сильно ограниченная вместимость флакона. Обычно им не хватает надежных стопорных механизмов. Используйте их для базового технико-экономического обоснования.

• Пилотные и научно-исследовательские системы (от 0,2 до 1,0 кв. метра): идеальное место для разработки протоколов и картографирования в масштабе. Они позволяют проводить статистически значимое пакетное тестирование. Они предлагают производственные установки с точным контролем температуры на полках.

• Производственные системы (>1,0 кв.м.): Напольные агрегаты, предназначенные исключительно для коммерческого производства. Они требуют выделенных чистых помещений, подведенных коммуникаций и огромных капиталовложений.

Следующий шаг

Проверьте точные размеры контейнера вашей лаборатории сегодня. Тщательно измерьте размеры лотка и внешний диаметр флакона. Нанесите на бумагу стандартную «максимально необходимую партию». Рассчитайте необходимую площадь, используя приведенные выше формулы. Запрашивайте котировки у производителей только после установления этой математической основы.

Заключение

Выбор размера системы лиофилизации требует баланса термодинамики, физической геометрии и доступного пространства помещения. Основывайте свои закупки строго на математических моделях, а не на теоретических ограничениях оборудования. Прежде чем выбирать какое-либо оборудование, отдайте приоритет точным измерениям лотков и виал. Задолго до поставки проверьте коммунальную инфраструктуру, в частности охлаждающую способность системы отопления, вентиляции и кондиционирования воздуха и ограничения по весу стенда. Наконец, обратитесь к поставщикам оборудования с точными цифрами, обосновывающими необходимую вам площадь полки, чтобы ваши инвестиции идеально соответствовали вашим целям по пропускной способности.

Часто задаваемые вопросы

Вопрос: Могу ли я просто наполнить лотки глубже, если у меня закончится место на полке?

О: Нет. Заполнение лотков глубже создает толстую матрицу продукта, препятствующую потоку пара. Это действие экспоненциально увеличивает время первичной сушки и удерживает влагу. Ограниченная сублимация часто приводит к расплавлению продукта или полному разрушению конструкции, что приводит к порче всей партии.

Вопрос: Означает ли большая площадь полки более быстрое высыхание?

О: Большая площадь полки позволяет одновременно обрабатывать большие партии, но не ускоряет время сушки. Скорость сублимации зависит от толщины продукта, температуры полки и глубины вакуума. Однако распределение фиксированного объема продукта на большую площадь уменьшает толщину, тем самым ускоряя цикл.

Вопрос: Какой объем буферного пространства следует рассчитать для емкости флакона с сублимационной сушкой?

О: Мы рекомендуем вычесть от 5% до 10% от теоретического максимального количества флаконов. Этот вывод учитывает несовершенную ручную упаковку, необходимый зазор для манипуляций и критический буфер краевого эффекта, необходимый для предотвращения неравномерного высыхания вблизи стенок радиационной камеры.
