Основы разработки цикла сублимационной сушки для научно-исследовательских групп

Превращение жидкого препарата в стабильный лиофилизированный продукт является сложной инженерной задачей. Это никогда не бывает простым лабораторным экспериментом. Вы сталкиваетесь со строгими физическими и термодинамическими ограничениями. Неэффективные циклы приводят к потере дорогостоящего производственного времени. Чрезмерно агрессивные циклы рискуют катастрофическим коллапсом API. Обе крайности приводят к браковке партии и потере прибыли. Здесь мы предоставляем группам исследований и разработок и инженерам-технологам прагматичную основу. Вы узнаете, как эффективно проектировать, оценивать и масштабировать эти циклы. Мы стремимся помочь вам избежать дорогостоящих изменений конструкции на поздней стадии. Правильное управление разработкой цикла сублимационной сушки позволит вам сбалансировать качество продукции и коммерческую рентабельность. В этом руководстве рассматривается критический переход от лабораторного стола к производственному цеху.

Ключевые выводы

• Заблаговременно определите пространство для проектирования. Термические характеристики состава (Tg', Tc) являются обязательным условием перед испытанием оборудования.

• Паритет оборудования имеет значение: несоответствия между сублимационными сушилками, созданными в результате исследований и разработок , и коммерческими моделями (например, коэффициенты теплопередачи) являются причиной № 1 неудач при масштабировании.

• Оптимизация с точки зрения экономики и качества. Успешный цикл сочетает в себе важнейшие показатели качества (CQA) с коммерчески выгодным временем обработки.

Бизнес-реальность разработки цикла сублимационной сушки

Вы часто чувствуете противоречие между скоростью исследований и разработок и коммерческой жизнеспособностью. Команды лабораторий хотят быстро получить стабильный продукт. Производственным командам нужен короткий и эффективный цикл. Цикл, занимающий в лаборатории дополнительные 12 часов, может показаться тривиальным. Однако это означает миллионы потерянных производственных мощностей. Вы должны четко определить критерии успеха, прежде чем начинать какие-либо физические испытания.

Успех зависит от двух основных столпов. Вы должны тщательно оценить оба варианта, чтобы обеспечить коммерческую жизнеспособность.

• Качество продукции: Вам нужен элегантный внешний вид торта. Продукт должен обладать низкой остаточной влажностью. Это требует возможностей быстрого восстановления. Самое главное — вы должны сохранить полную эффективность API.

• Экономика процесса: необходимо оптимизировать время первичной сушки. Энергоэффективность играет важную роль в масштабируемом успехе. Параметры вашего окончательного цикла должны гарантировать минимальный брак партии.

Полагаться на эмпирический метод проб и ошибок опасно. Разработка «Wing it» опирается на угадывание параметров. Этот подход игнорирует процессно-аналитические технологии (PAT) и математическое моделирование. Пропуск строгого моделирования приводит к частым сбоям при масштабировании. Вы рискуете потратить впустую дорогие активные фармацевтические ингредиенты. Мы рекомендуем использовать надежные тепловые данные для построения надежной структуры цикла.

3 основных этапа: определение целевых параметров

Создание надежного процесса требует освоения трех различных термодинамических фаз. Ниже мы описываем критически важные механизмы и распространенные ошибки.

1. Замораживание (зародышеобразование и кристаллизация)

Скорость охлаждения напрямую определяет размер кристаллов льда. При быстром охлаждении образуется множество крошечных кристаллов льда. Крошечные кристаллы после сублимации оставляют очень узкие поры. Узкие поры ограничивают поток пара во время первичной сушки. Это ограничение значительно увеличивает общее время обработки. И наоборот, медленное охлаждение способствует образованию более крупных кристаллов льда. Кристаллы большего размера создают более широкие пути для выхода пара.

Вы также можете использовать этап отжига. Отжиг предполагает небольшое повышение температуры после первоначального замораживания. Этот шаг способствует слиянию более мелких кристаллов. Полученная более крупная конструкция высыхает гораздо быстрее. Неконтролируемая нуклеация остается основной реальностью реализации в лаборатории. Это приводит к случайному замораживанию всей партии. Вы не можете полагаться на эти случайные закономерности. Они приводят к непредсказуемым скоростям первичной сушки в производстве.

2. Первичная сушка (сублимация).

Первичная сушка удаляет лед путем сублимации. Вы должны сбалансировать температуру полки (Ts) и давление в камере (Pc). Ваша главная цель – надежное поддержание температуры продукта. Она должна оставаться ниже критической температуры коллапса (Tc). Слишком высокая температура полки приведет к катастрофе. Структура формулировки полностью рухнет. Развалившийся торт портит внешний вид. Это также серьезно затрудняет восстановление продукта.

С другой стороны, слишком холодный цикл приводит к потере времени. Длительные циклы задействуют ценное производственное оборудование. Вы должны найти оптимальную термодинамическую золотую середину. Это требует постоянного мониторинга и точного контроля давления.

3. Вторичная сушка (десорбция).

Вторичная сушка нацелена на оставшуюся связанную воду. Лед исчез, но влага остается внутри матрицы. Вы должны удалить эту влагу, чтобы соответствовать строгим требованиям к сроку годности. Вы достигаете этого, повышая температуру полки. Вы также поддерживаете среду глубокого вакуума.

Однако за температурой необходимо тщательно следить. Чрезмерное тепло легко разрушает хрупкие API. Многие инженеры допускают здесь распространенную ошибку. Они слишком агрессивно повышают температуру. Такой агрессивный подход снижает эффективность продукта. Медленное, контролируемое изменение температуры предотвращает термическую деградацию.

Оценка оборудования: сопоставление машины с важной вехой

Вы не можете отделить конструкцию цикла от оборудования, на котором он выполняется. Выбор правильного оборудования определяет ваш будущий успех.

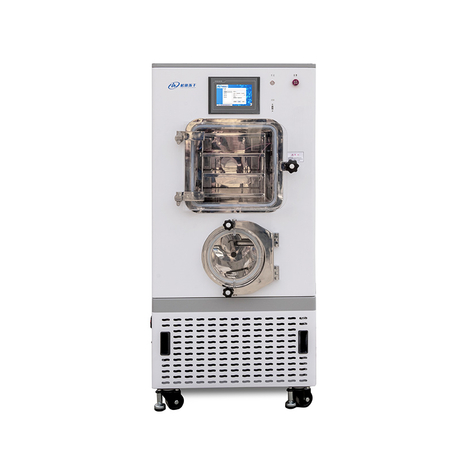

Роль научно-исследовательской сублимационной сушилки

Отправной точкой станет Он идеально подходит для первоначальной термической характеристики. Вы используете его для тестирования устойчивости формулировок и картирования границ. Однако вы должны признать наличие критического ограничения. Настольным устройствам часто не хватает геометрии, чтобы имитировать промышленную термодинамику. Их профили внутреннего излучения кардинально отличаются от коммерческих систем. Вы не можете полагаться на них для получения окончательных данных о масштабировании. специальная сублимационная сушилка для исследований и разработок .

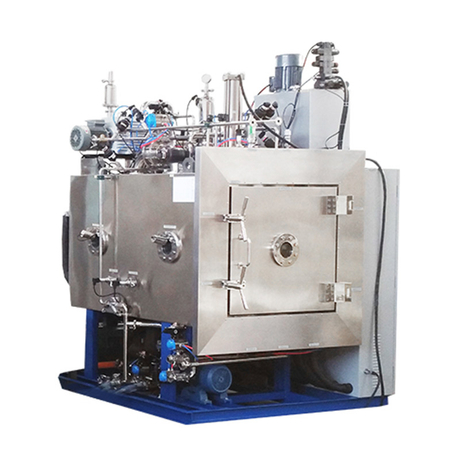

Устранение разрыва с помощью пилотной сублимационной сушилки

Вы не можете сразу перейти со скамейки запасных к коммерческому производству. Пилотная сублимационная сушилка устраняет этот критический пробел. Пилотные установки необходимы для получения репрезентативных данных о тепломассопереносе. Оценивая варианты, внимательно присмотритесь к системам управления. Пилотная установка должна обеспечивать такую ​​же динамику циркуляции жидкости на полке, как и серийные модели. Он должен отражать физические ограничения вашей идеальной коммерческой машины.

Оценка сублимационной сушилки с пробкой

Обработка флаконов в вакууме сопряжена с уникальными механическими сложностями. Вы должны заранее оценить сублимационную сушилку с функцией стопорения. Здесь необходимо механическое гидравлическое или пневматическое стопорение. Он надежно запечатывает флаконы, прежде чем они снова попадут под атмосферное давление. Тщательно оцените надежность этого механизма. Ненадежная система приводит к смещению стопоров или образованию твердых частиц. Эти проблемы представляют собой серьезные риски соблюдения требований во время проверок регулирующих органов.

Проектирование перехода: выбор сублимационной сушилки для масштабирования процесса

Перенос процесса на более мощное оборудование приводит к возникновению сложных физических проблем. Вы должны активно решать эти проблемы.

Миф о масштабировании

Многие инженеры полагают, что линейное масштабирование 1:1 возможно. Мы должны открыто заявить, что это физическая невозможность. Масштабирование непосредственно из лабораторной среды на коммерческое оборудование полностью меняет термодинамику. Различные эффекты стен и профили внутреннего излучения меняют распределение тепла. Выбор сублимационной сушилки для масштабирования процесса требует строгого сопоставления данных, а не простого умножения.

Картирование коэффициента теплопередачи (Kv)

Вы должны составить карту коэффициента теплопередачи (Kv) вашего оборудования. Сравните Kv лабораторного оборудования с целевым коммерческим устройством. Вы заметите существенные расхождения. Коммерческие помещения передают тепло по-разному из-за разных материалов полок. Попросите свою команду использовать сравнительные модели данных. Этот научно-ориентированный подход помогает точно регулировать заданные значения температуры на полках. Вы не можете использовать одни и те же заданные значения температуры для разных весов. Точное картирование предотвращает неожиданное разрушение продукта.

Пределы дросселированного потока и массообмена

Сублимация генерирует огромные объемы водяного пара. Вы должны внимательно оценить динамику парового порта. Высокие скорости сублимации расширяют возможности системы. Скорость пара может быстро увеличиваться. Убедитесь, что ваше пилотное оборудование способно выдержать стресс-тестирование максимальной скорости сублимации. Он должен сделать это, не теряя контроля над давлением. Если скорость пара достигает скорости звука, возникает дросселирование потока. Паровое отверстие не может обрабатывать больший объем. Это явление вызывает внезапные скачки давления и разрушение продукта.

Смягчение «краевых эффектов»

Лучистое тепло значительно усложняет процесс сушки. Стенки камеры непрерывно излучают лучистое тепло. Расположенные по периметру флаконы поглощают это лишнее тепло. Они высыхают гораздо быстрее, чем флаконы в центре. Мы называем это явление краевым эффектом. Вы должны учитывать это неравномерное распределение тепла во время разработки цикла. Флаконы по периметру подвергаются более высокому риску коллапса. По завершении цикла центральные флаконы могут остаться недосушенными. Использование радиационных щитов или пустышек помогает эффективно снизить эти риски.

Логика составления короткого списка и следующие шаги для менеджеров по исследованиям и разработкам

Менеджеры по исследованиям и разработкам сталкиваются с трудными решениями о распределении ресурсов. Вы должны решить, как выполнить оптимизацию цикла безопасно и эффективно.

Покупка или аутсорсинг (внутри компании или CDMO)

Выбор пути развития требует стратегического мышления. Вы должны сопоставить собственные инвестиции с партнерством с CDMO. Создание собственных возможностей требует значительного капитала и физического пространства. Однако он сохраняет ваши собственные данные строго внутренними. Это дает вашей команде полную гибкость планирования. Аутсорсинг CDMO экономит авансовый капитал. Это также обеспечивает немедленный доступ к опытному персоналу. Ваш выбор во многом зависит от объема вашего трубопровода. Крупнообъемные трубопроводы обычно оправдывают собственные инвестиции. Спорадические проекты развития часто лучше соответствуют модели CDMO.

Контрольный список оценки поставщика

Если вы покупаете оборудование, тщательно оцените поставщиков. Мы рекомендуем использовать структурированный подход. Вам нужна система, созданная для долгосрочного коммерческого успеха.

Матрица оценки поставщиков

Действенный следующий шаг

Немедленно проверьте тепловые данные текущего состава. Сделайте это, прежде чем выдавать любой запрос на оборудование. Вы не можете купить подходящее оборудование, не зная физических ограничений вашей рецептуры. Сначала получите надежные данные Tg" и Tc. Эта предварительная работа экономит месяцы утомительных проб и ошибок.

Заключение

Разработка надежного процесса лиофилизации требует строгого управления рисками. Он полностью полагается на термодинамическую математику, а не на догадки. Вы должны соблюдать физические ограничения вашей формулировки. Спешка процесса гарантирует дорогостоящие неудачи в дальнейшем. Потратьте время, чтобы правильно охарактеризовать свои тепловые параметры. Тщательно составьте карту вашего оборудования, чтобы понять внутреннюю динамику теплопередачи.

Выбор, который вы делаете на ранних стадиях исследований, разработок и пилотных проектов, имеет огромное значение. Они напрямую определяют конечную прибыльность вашего коммерциализированного препарата. Небольшая неэффективность быстро увеличивается в масштабе. Убедитесь, что ваше оборудование идеально соответствует намеченным целям.

Примите меры сегодня, чтобы обеспечить будущее своего производства. Проконсультируйтесь со специалистами-технологами для проверки текущих параметров. Альтернативно запросите техническую демонстрацию пилотных систем, готовых к масштабированию. Это гарантирует безупречную работу вашей следующей коммерческой партии.

Часто задаваемые вопросы

Вопрос: Сколько времени занимает разработка стандартного цикла сублимационной сушки?

О: Стандартный процесс разработки обычно занимает от нескольких недель до нескольких месяцев. Точные сроки во многом зависят от сложности рецептуры и использования PAT. Для простых водных растворов может потребоваться всего несколько итераций. Высококонцентрированные биологические составы требуют тщательного термического определения характеристик и испытаний на граничных пределах. Использование передовых аналитических инструментов может значительно сократить этот срок.

Вопрос: Почему цикл, который работает в сублимационной сушилке, проводимой в ходе исследований и разработок, не работает в производстве?

Ответ: Сбои при масштабировании обычно возникают из-за термодинамических различий между машинами. Основной причиной являются расхождения в коэффициентах теплопередачи (Kv). Коммерческие установки также демонстрируют различные краевые эффекты из-за теплового излучения от стенок камеры. Кроме того, большие партии создают более высокое сопротивление потоку пара, что приводит к неожиданному закупорке потока и потере контроля давления.

Вопрос: Нужна ли сублимационная сушилка с пробкой для массовой переработки?

О: Нет, при массовой обработке лотков закупоривание обычно не требуется. Стопорные механизмы механически необходимы для обработки API на основе флаконов. Они обеспечивают надежную герметизацию флаконов под вакуумом до того, как давление в камере вернется к атмосферному. Массовая обработка предполагает использование открытых лотков, что делает ненужными гидравлические или пневматические системы укупорки для данного конкретного рабочего процесса.

Вопрос: Какие данные необходимы для успешной передачи технологий?

Ответ: Для успешной передачи необходимы полные и хорошо документированные данные. К критически важным результатам относятся точные кривые сопротивления продукта и картирование Kv исходного оборудования. Вам также необходимы точные критические пределы температуры (Tg" и Tc) для рецептуры. Наконец, определение пределов проектного пространства оборудования гарантирует, что целевая машина сможет справиться с предписанными скоростями сублимации.
